در حوزه سیستم های الکتریکی، کابل های کنترل نقشی محوری در تضمین عملکرد بدون درز و انتقال کارآمد نیرو دارند. به عنوان یک تامین کننده محترم کابل کنترل برق، من از نزدیک شاهد ماهیت حیاتی انتخاب نوع مناسب کابل برای کاربردهای مختلف بوده ام. امروز، تفاوت‌های اساسی بین کابل‌های کنترل الکتریکی محافظ و بدون محافظ را بررسی می‌کنم و ویژگی‌ها، کاربردها و مزایای منحصربه‌فرد آنها را روشن می‌کنم.
درک اصول اولیه: کابل های محافظ در مقابل کابل های بدون محافظ
در هسته اصلی موضوع، تمایز اولیه بین کابل‌های کنترل الکتریکی محافظ و بدون محافظ در وجود یا عدم وجود یک لایه محافظ نهفته است. کابل های بدون محافظ، همانطور که از نام آن پیداست، فاقد این مانع محافظ هستند. آنها از هادی های عایق شده با موادی مانند PVC (پلی وینیل کلرید) یا XLPE (پلی اتیلن متقاطع) تشکیل شده اند که عایق الکتریکی اولیه را ارائه می دهند اما در برابر تداخل الکترومغناطیسی (EMI) یا تداخل فرکانس رادیویی (RFI) محافظت نمی کنند.
از سوی دیگر، کابل های شیلددار مجهز به یک لایه رسانا هستند که هادی های عایق را احاطه کرده است. این محافظ می تواند از موادی مانند فویل مس، مس بافته شده یا ترکیبی از هر دو ساخته شود. محافظ به عنوان یک قفس فارادی عمل می کند و به طور موثر میدان های الکترومغناطیسی خارجی را از تداخل با سیگنال های ارسال شده از طریق هادی ها مسدود می کند و از تابش میدان های الکترومغناطیسی خود کابل جلوگیری می کند.
ساخت و ساز و طراحی
کابل های کنترل بدون محافظ در ساخت نسبتا ساده هستند. آنها معمولا یک هادی مرکزی دارند که می تواند از مس یا آلومینیوم ساخته شود که توسط یک لایه عایق احاطه شده است. هادی های متعدد اغلب در داخل یک ژاکت بیرونی با هم قرار می گیرند که حفاظت مکانیکی و مقاومت محیطی را فراهم می کند. سادگی طراحی آنها را مقرون به صرفه و آسان برای نصب می کند، که یکی از دلایل استفاده گسترده آنها در بسیاری از کاربردهای عمومی است.
با این حال، کابل‌های کنترل محافظ، ساختار پیچیده‌تری دارند. آنها علاوه بر هادی ها و عایق ها شامل لایه محافظ نیز می شوند. محافظ می تواند یا یک فویل جامد باشد که دور رساناها می پیچد یا یک شبکه بافته شده. محافظ فویل در جلوگیری از تداخل فرکانس بالا موثرتر است، در حالی که محافظ بافته محافظت بهتری در برابر تداخل فرکانس پایین ارائه می دهد. یک سیم تخلیه اغلب همراه با محافظ قرار داده می شود تا مسیری را برای جریان های القایی به زمین فراهم کند. سپس کل مجموعه برای محافظت با یک ژاکت بیرونی پوشانده می شود.
برنامه های کاربردی
کابل‌های کنترل بدون محافظ معمولاً در برنامه‌هایی استفاده می‌شوند که خطر تداخل الکترومغناطیسی کم است. اینها شامل سیستم های کنترل روشنایی اولیه، مدارهای کنترل موتور ساده در محیط های صنعتی که محیط الکترومغناطیسی نسبتاً تمیز است و سیم کشی برق خانگی است. به عنوان مثال، در یک ساختمان اداری کوچک، می توان از کابل های بدون محافظ برای اتصال کلیدهای روشنایی به وسایل روشنایی استفاده کرد. هزینه کم و سهولت نصب آنها را به انتخابی عملی برای چنین کاربردهایی تبدیل کرده است.
کابل های کنترل محافظ در محیط هایی که EMI و RFI رایج هستند ضروری هستند. آنها به طور گسترده در صنایعی مانند ارتباطات راه دور، اتوماسیون و هوافضا استفاده می شوند. در یک کارخانه مدرن، از کابل های محافظ برای اتصال کنترل کننده های منطقی قابل برنامه ریزی (PLC) به حسگرها و محرک ها استفاده می شود. محافظ تضمین می کند که سیگنال های کنترل توسط نویز الکترومغناطیسی تولید شده توسط موتورهای بزرگ، درایوهای فرکانس متغیر و سایر تجهیزات خراب نمی شوند. در صنعت مخابرات، از کابل های محافظ برای انتقال سیگنال های داده های حساس استفاده می شود و از تداخلی که می تواند منجر به از دست دادن داده یا خطا شود، جلوگیری می کند. برای جزئیات بیشتر در مورد انواع خاصی از کابل های محافظ، می توانید به ما مراجعه کنیدکابل کنترل صفحه نمایشصفحه
عملکرد
عملکرد کابل های کنترل بدون شیلد و شیلد، به ویژه از نظر توانایی آنها در مقاومت در برابر تداخل الکترومغناطیسی، به طور قابل توجهی متفاوت است. کابل های بدون محافظ بیشتر در معرض میدان های الکترومغناطیسی خارجی هستند. هنگامی که در معرض سطوح بالای EMI یا RFI قرار می گیرند، سیگنال های ارسال شده از طریق هادی ها ممکن است دچار اعوجاج شوند و منجر به خطا در عملکرد تجهیزات الکتریکی شود. این می تواند منجر به کاهش راندمان، نقص در عملکرد و حتی آسیب به تجهیزات در موارد شدید شود.
کابل های شیلد شده به دلیل داشتن لایه محافظ، عملکرد برتر از نظر ایمنی EMI و RFI را ارائه می دهند. محافظ به طور موثر میدان های الکترومغناطیسی خارجی را از هادی ها منحرف می کند و تضمین می کند که سیگنال ها تمیز و بدون اعوجاج باقی می مانند. این آنها را برای برنامه هایی ایده آل می کند که در آن انتقال سیگنال قابل اعتماد بسیار مهم است، مانند سیستم های کنترل برای ماشین آلات دقیق یا در شبکه های ارتباطی داده.
ملاحظات نصب
نصب کابل های کنترل بدون محافظ نسبتاً ساده است. آنها نیازی به اتصال زمین یا محافظ خاصی ندارند که فرآیند نصب را ساده می کند. با این حال، پیروی از مسیریابی کابل و شیوه های نصب مناسب برای به حداقل رساندن خطر آسیب مکانیکی همچنان مهم است. به عنوان مثال، کابل ها باید در کانال یا سینی کابل نصب شوند تا از ضربه فیزیکی و عوامل محیطی محافظت کنند.
کابل های محافظ نیاز به نصب دقیق تری دارند. لایه محافظ باید به درستی زمین شود تا از کارایی آن اطمینان حاصل شود. این معمولاً شامل اتصال سیم تخلیه به یک نقطه زمین قابل اعتماد است. علاوه بر این، کابل ها باید به گونه ای نصب شوند که در طول مراحل نصب، محافظ آسیب نبیند. خم شدن یا بریدگی شدید در محافظ می تواند توانایی آن را برای جلوگیری از تداخل الکترومغناطیسی به خطر بیندازد.
هزینه
هزینه فاکتور مهمی است که باید هنگام انتخاب بین کابل های کنترل محافظ و بدون محافظ در نظر گرفت. کابل‌های بدون محافظ معمولاً ارزان‌تر از کابل‌های شیلددار هستند. طراحی ساده و فقدان لایه محافظ باعث می‌شود که ساخت آنها مقرون به صرفه‌تر باشد. این باعث می‌شود که آنها برای برنامه‌هایی که هزینه آن نگرانی اصلی است و خطر تداخل الکترومغناطیسی حداقل است، انتخابی محبوب باشند.
کابل های محافظ به دلیل ساختار پیچیده تر و استفاده از مواد اضافی برای محافظ گران تر هستند. با این حال، هزینه اغلب در کاربردهایی که قابلیت اطمینان سیستم الکتریکی از اهمیت بالایی برخوردار است توجیه می شود. سرمایه گذاری در کابل های محافظ می تواند از خرابی های پرهزینه و خرابی تجهیزات ناشی از تداخل الکترومغناطیسی جلوگیری کند.
انواع دیگر کابل های کنترل

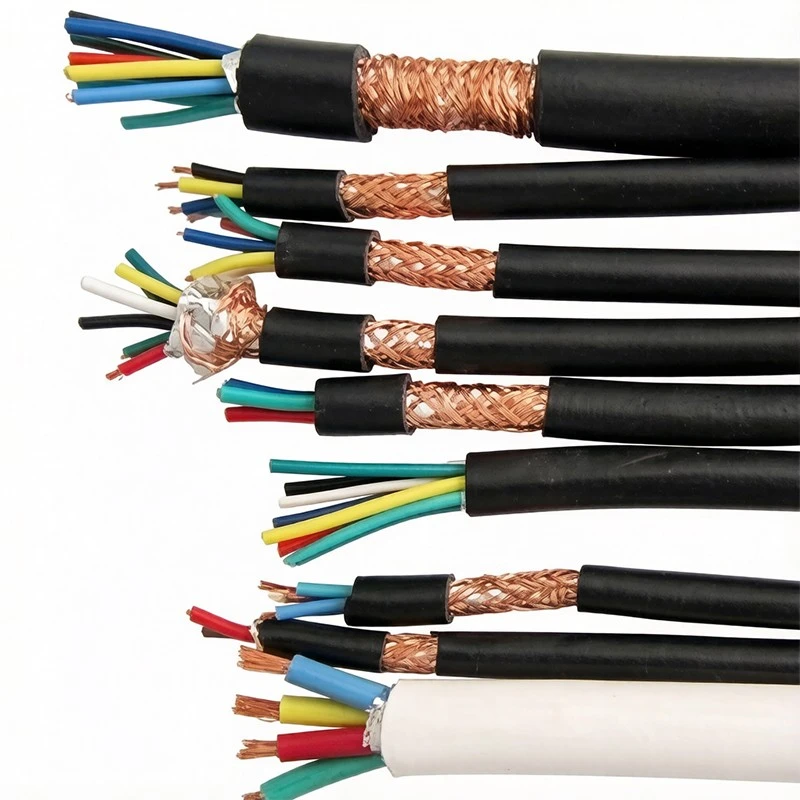

علاوه بر کابل های کنترل شیلددار و بدون شیلد، انواع دیگری از کابل های کنترل نیز در بازار موجود است. ماکابل کنترل چند هادیبرای حمل چندین سیگنال در یک کابل طراحی شده است که در کاربردهایی که فضا محدود است مفید است. راکابل کنترل زرهیحفاظت مکانیکی اضافی را فراهم می کند و آن را برای محیط های خشن که کابل ممکن است در معرض استرس فیزیکی قرار گیرد، مناسب می کند. راکابل کنترل جهانییک راه حل همه کاره برای طیف گسترده ای از برنامه ها ارائه می دهد، در حالی کهکابل ابزار انعطاف پذیربرای کاربردهایی که نیاز به انعطاف پذیری دارند، مانند ماشین آلات جابجایی، ایده آل است.
نتیجه گیری
در نتیجه، انتخاب بین کابل‌های کنترل الکتریکی محافظ و بدون محافظ به عوامل مختلفی از جمله کاربرد، محیط الکترومغناطیسی، الزامات عملکرد و هزینه بستگی دارد. کابل های بدون محافظ یک گزینه مقرون به صرفه برای کاربردهایی هستند که EMI و RFI نگران کننده نیستند، در حالی که کابل های محافظ برای محیط هایی با سطوح بالای تداخل الکترومغناطیسی ضروری هستند. ما به عنوان یک تامین کننده کابل کنترل برق، تخصص و طیف وسیعی از محصولات را در اختیار داریم تا به شما کمک کنیم تا برای نیازهای خاص خود انتخاب مناسبی داشته باشید.
اگر در حال برنامه‌ریزی یک پروژه برقی هستید و برای انتخاب کابل‌های کنترل مناسب نیاز به کمک دارید، یا اگر در مورد محصولات ما سؤالی دارید، ما شما را تشویق می‌کنیم تا برای بحث در مورد خرید صحبت کنید. تیم کارشناسان ما آماده ارائه اطلاعات دقیق و راهنمایی برای اطمینان از موفقیت پروژه شما هستند.
مراجع
- راهنمای نصب و راه اندازی برق، کمیسیون بین المللی الکتروتکنیکی (IEC)
- راهنمای مهندسی کابل، صنایع مختلف - ناشران خاص
